前言

近期，我需要使用讀卡機來讀取健保卡資訊，並將取得資訊作為身分驗證使用；但是手上僅有Windows 11筆電且日後標的作業系統為Linux類型的作業系統。因此，為了要達到此目的，需要使用WSL作為測試與開發環境；在本文中，將展示如何設定讀卡機供WSL 2使用，並插上健保卡後能夠讀取到健保卡資訊。

前置條件

需要達到前言所描述的目的，則需要完成與準備下列的項目：

• 一台讀卡機，且需要是虹堡科技所出廠的機器，晶片需要確認為：EZ100PU。
• 一台Win11機器，可以是筆電或是桌機，並啟用了WSL 2；且Ubuntu版本為22.04以上。
  • 後續示範以22.04版本為例子。
• 需要事先在前述的Ubuntu 22.04版本中，安裝好最新的Docker版本，並能夠使用「docker」指令。

設定USB讀卡機

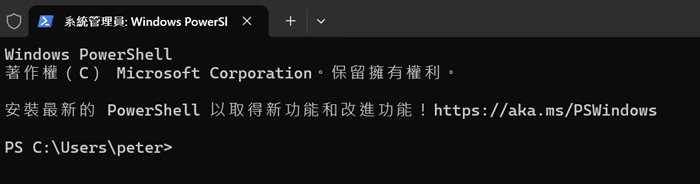

首先，以「系統管理員」身分開啟Windows終端機，後續關於操作USB讀卡機指令皆在此終端機執行，開啟後的示意圖如下所示：

接著，執行下列的指令並下載USB管理工具：

winget install --interactive --exact dorssel.usbipd-win

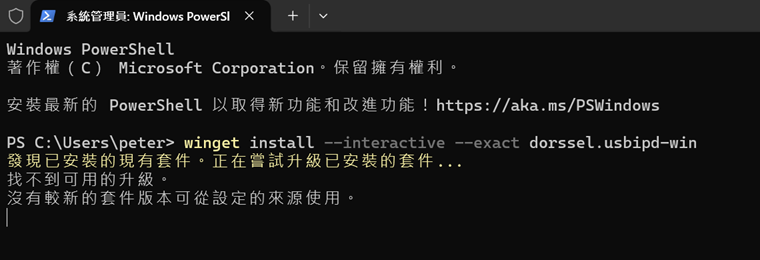

若尚未安裝此工具，則會跳出安裝視窗，並依照視窗呈現的訊息指示執行安裝即可。若已經安裝此工具，則會顯示下列的圖示。

完成USB管理工具的安裝後，插上讀卡機，並在系統管理員下的Windows終端機中，執行下列的指令來取得目前電腦上所有的USB清單：

usbipd list

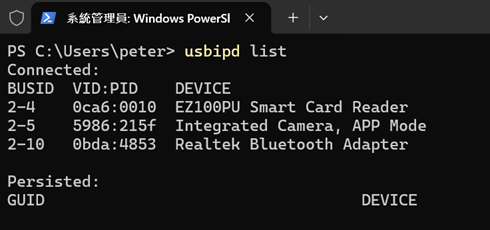

執行前述的指令後，輸出的USB清單如下圖所示：

從上述的截圖，我們能夠得知「EZ100PU Smart Card Reader 」之Bus ID為2-4。接著，開啟WSL 2之「Ubuntu 22.04」後，執行下列的指令，「–busid」為前述截圖讀卡機裝置所對應的Bus ID：

usbipd bind --busid 2-4

執行完成後，可能會出現「usbipd: warning: USB filter ‘USBPcap’ is known to be incompatible with this software; ‘bind –force’ will be required.」之警告訊息，若要讓警告訊息不會輸出，則需要在前述的指令中，加入「–force」參數；但是，此警告訊息這不會影響後續的操作。

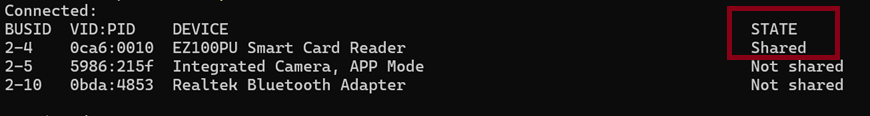

接下來，我們可以再執行「usbipd list」指令來驗證此讀卡機之狀態是否變成「Shared」。

確定USB讀卡機的狀態後，再執行下列指令將讀卡機交由WSL 2的作業系統作為管理。

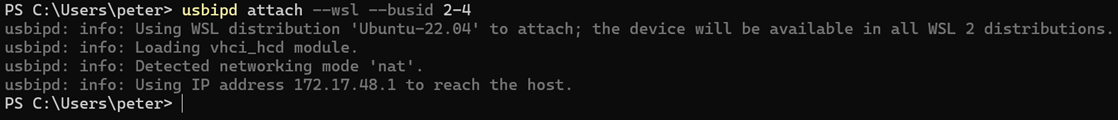

usbipd attach --wsl --busid 2-4

需要注意的是，此指令執行完成後，將會發生下列的事項：

1. Windows中，我們將無法使用與存取此USB讀卡機，原因是已經交由WSL 2上的作業系統操作與管理。

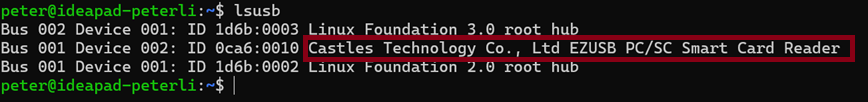

2. 在「Ubuntu 22.04」中，執行「lsusb」指令來驗證USN讀卡機能夠使用與存取。
3. 若「lsusb」指令不存在，則需要先執行「sudo apt update」與「sudo apt install -y usbutils」指令。

建置健保卡讀卡服務

接著，切換至「Ubuntu 22.04」，並依序執行下列的指令來安裝與設定讀取健保卡服務，此健保卡讀卡服務是使用了「magiclen/tw-nhi-icc」專案並加以容器化後的版本：

git clone https://github.com/peter279k/docker-tw-nhi-icc

cd docker-tw-nhi-icc/

docker compose build

完成後，再執行「docker compose up -d」即可將健保卡讀卡服務運行在此Ubuntu 22.04上了。

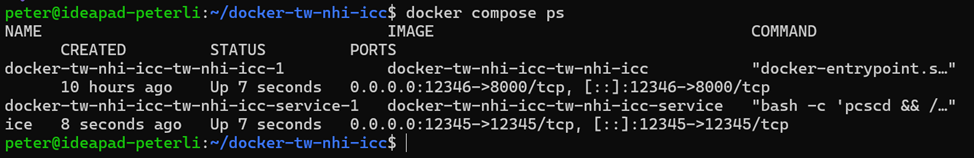

我們同時可以執行「docker compose ps」來檢查目前健保卡讀卡服務運行的狀態：

此服務同時具有讀卡資訊頁面可以透過Windows上的瀏覽器，瀏覽「http://localhost:12346/demo.html」之頁面，作並為簡易判斷健保卡所讀取到的資訊；若沒有讀取到訊息則會呈現下列的截圖：

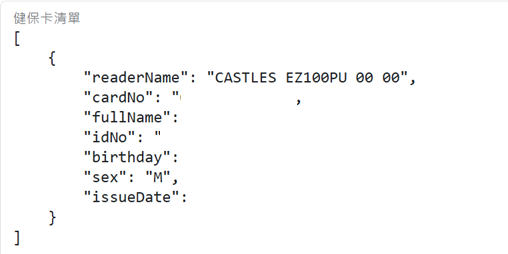

當使用自己的健保卡讀取到資訊，則會呈現如下截圖：

健保卡讀取服務能夠將讀取到的資訊以JSON陣列的方式呈現，讀取到的訊息與欄位如下：

• readerName，讀取健保卡的讀卡機型號。
• cardNo，健保卡卡號。
• fullName，完整性名。
• idNo，身分證字號。
• birthday，生日。
• sex，性別；若顯示「M」為男性(male)，女性則為「F」(female)。
• issueDate，發卡時間。

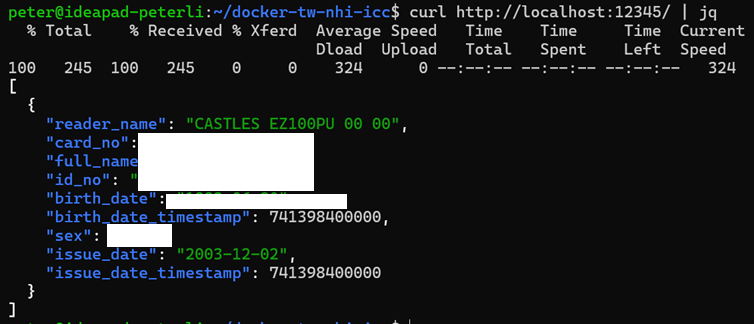

除了能夠透過既有健保讀卡服務的簡易頁面取得健保卡資訊外，也能夠使用API的方式來呼叫並取的健保卡資訊，健保卡讀卡的後端服務預設是監聽在「12345」，因此我們能夠使用下列的cURL與jq指令取得健保卡資訊：

curl -q http://localhost:12345/ | jq

從API所取得到的健保卡資訊，其欄位名稱有些許不同：

1. reader_name，讀卡機型號名稱。
2. card_no，健保卡卡號。
3. full_name，健保卡持有者姓名。
4. id_no，身分證字號。
5. birth_date，持卡人之生日。
6. birth_date_timetstamp，持卡人生日之時間戳記。
7. sex，持卡人性別；若顯示「M」則為男性(male)，女性則為「F」(female)。
8. issue_date，此健保卡發卡日期。
9. issue_date_timestamp，此健保卡發卡日期之時間戳記。

當完成讀卡後，即可將健保卡取出，並換下一張健保卡讀取。

故障排除

以下是有可能發生問題的原因：

• USB讀卡機找不到，或是執行usbipd指令後，Ubuntu 22.04仍找不到。這問題有可能讀卡機接觸不良，因此需要重新插讀卡機、更換USB孔後，再次執行「usbipd attach –wsl –busid 2-4」指令。
  • 此情況只會在Windows上才執行的設定，若主體的機器本身是Linux則只需要確保USB讀卡機有讀取到，可以使用「lsusb」做驗證。
• port number衝突，此情形只會發生健保卡讀卡機服務無法運行容器化的問題，最簡單方法就是手動更換port number，或是將使用服務的埠號先暫停並供給健保卡讀卡服務使用。
  • 預設健保卡讀卡服務的後端(以Rust開發)會運行於12345的埠號。
  • 健保卡讀卡服務的簡易頁面會運行於12346的埠號。
• 由於讀卡機之Linux驅動在虹堡科技網站上已經無法取得，因此我們使用的是GitHub上遺留的驅動作為安裝的作法；詳細的安裝與設定方法已經定義於Dockerfile中。
  • 驅動網址：https://github.com/chihchun/ez100pu
• 若無故移除讀卡機再插上時，前述執行接管動作的「usbipd」指令需要再一次，若主體的機器本身是Linux作業系統則沒有此步驟。
